T.P. Nº8: Transmisión de FM

1)

2)

3)

a)

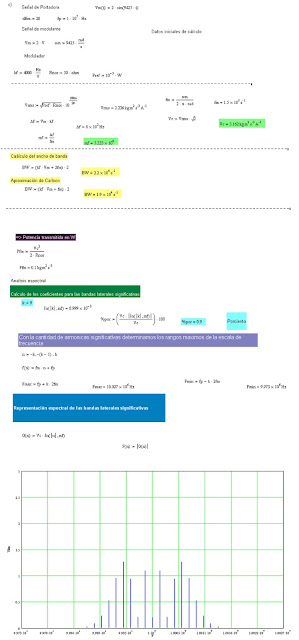

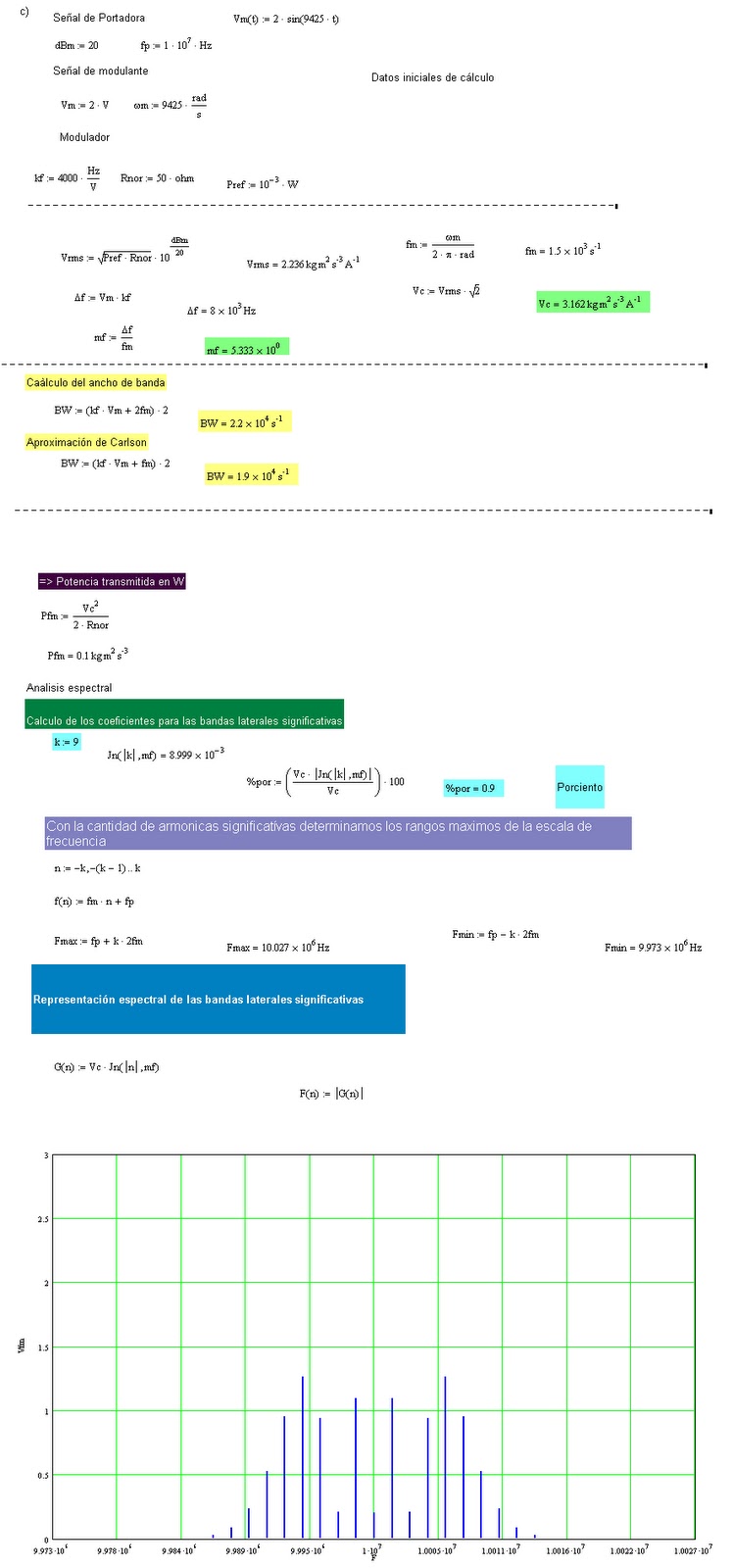

b)

c)

d)

4) a)

b) Polarización:

VR9 = 0.93V

IR9 = VR9/R9
IR9 = 9,3mA

Vceq = 7.93V

Vcemáx = Vcc = 9V

Icq = IR9

5)

Frec. de Expansión = 3MHz/Div
Resolución de BW = 3KHz
Nivel de Referencia = 0dBm
fp = 99,58MHz
fSTART = 85MHz
fSTOP = 115MHz

6)

FEV: 50mV
FEH: 50µs
7)

Frec. de Expansión = 40KHz/Div
Resolución de BW = 3KHz
Nivel de Referencia = 0dBm
fp = 99,88MHz
fSTART = 99,6MHz
fSTOP = 100MHz
BW = 120KHz
8)

FEV: 50mV
FEH: 25µs

Frec. de Expansión = 50KHz/Div

Resolución de BW = 3KHz
Nivel de Referencia = 0dBm
fp = 99,9344MHz
fSTART = 99,5MHz
fSTOP = 100MHz

9)

Como se ve en la foto, reemplazamos el GAF por un microfono. Ajustando la frecuencia de transmisión la dejamos en una frecuencia donde no haya estaciones de radio operando, para que la transmisión no se mezcle, aun asi, ajustando la radio lo mas cercano posible a la frecuencia de transmisión, habia mucha interferencia. También vimos el pico de tensión de nuestro transmisor en un espectrometro, calibrado para que vea el rango de FM.

10)

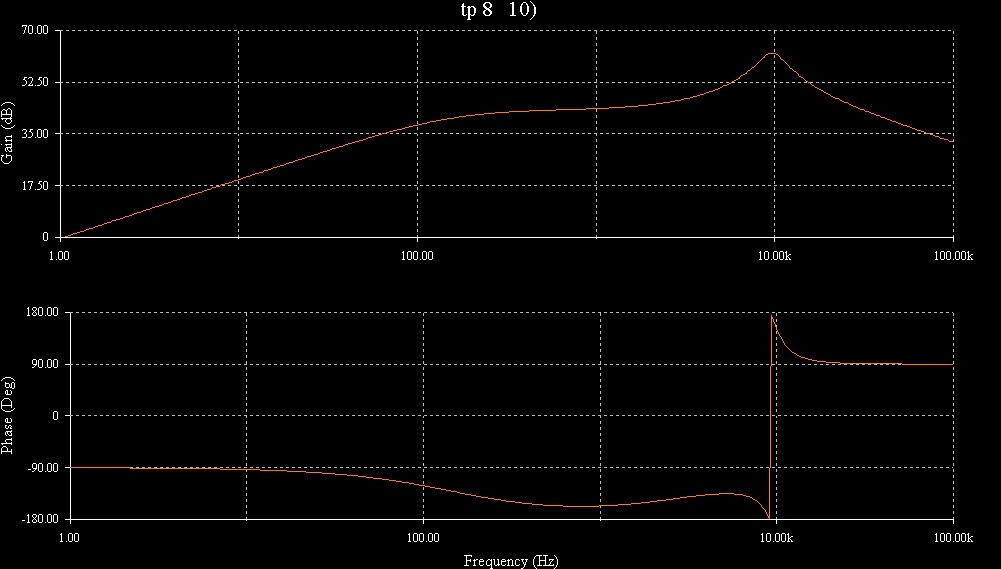

a)

b)

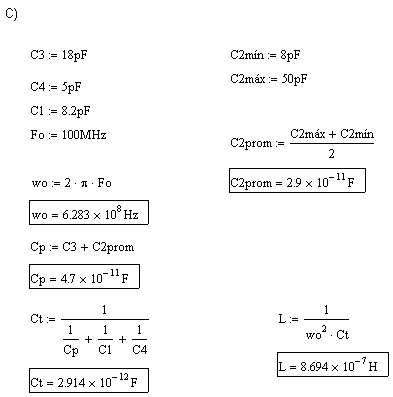

c)

d)
