T.P. N°6: Sistema de transmisión y recepción de amplitud modulada con portadora suprimida (AM-DSBSC)

1)

2)

3) Modulante

FEV: 100mV/DIV
FEH: 25µs/DIV

Portadora

FEV: 50mV/DIV
FEH: 500ns/DIV

4)

FEV: 200mV/DIV
FEH: 10µs/DIV

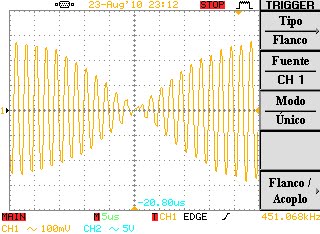

5)

FEV: 100mV/DIV
FEH: 5µs/DIV

6)

Frec. de Expansión: 100KHz/Div
Resolución de BW: 10KHz
Nivel de Referencia: 0 dBm

7) a)

Frec. de Expansión: 100KHz/Div
Resolución de BW: 10KHz
Nivel de Referencia: 10 dBm

b)

FEV CH1: 2V/DIV
FEV CH2: 100mV/DIV
FEH: 50µs/DIV

CH1: Salida del Demodulador - Señal Recuperada (amarillo)
CH2: Entrada del Modulador - Señal Original (celeste)


8)

a)

b)

c)

d)

e)

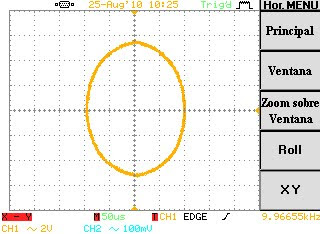

9)

FEV CHX: 2V/DIV
FEV CHY: 100mV/DIV

Observar los efectos que se producen en la señal de salida recuperada en el demodulador, cuando existen errores de la fase en la señal de sincronismo.



10) En este trabajo vimos transmisión y recepción de AM, con un método de sincronismo, el cual facilita mucho la sintonización de la señal que se transmite.
Luego, usamos métodos para mejorar la modulación y demodulación
